MSCHA高壓無功自動補償裝置

【通訊接口】：RS-485 【額定電壓】：6-35KV 【額定頻率】：50HZ

產品價格 ??￥

產品用途

該產品適用于周?chē)h(huán)境溫度-25~+45℃;室內相對濕度不超過90%(溫度為25℃時)；安裝地點海拔高度不超過2000m;沒有導電性塵埃、火災、爆炸危險；

沒有足以腐蝕金屬和破壞絕緣的氣體；沒有劇烈的振動，垂直傾斜度不超過5度。

全國24小時銷售熱線:13263317831

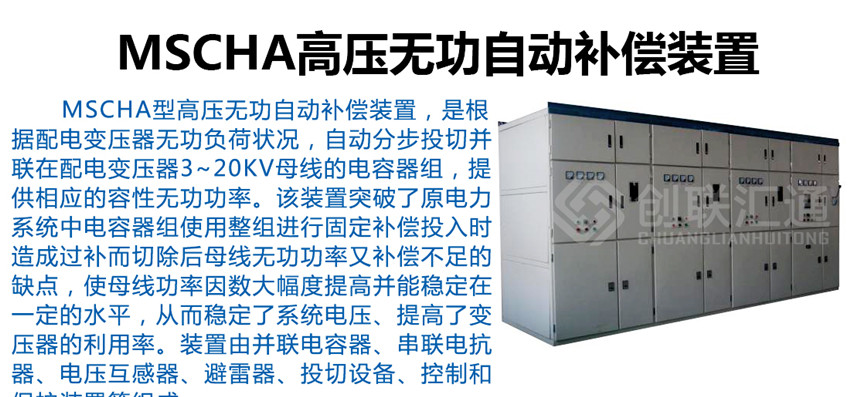

MSCHA型高壓無功自動補償裝置，是根據配電變壓器無功負荷狀況，自動分步投切并聯在配電變壓器3~20kV母線的電容器組，提供相應的容性無功功率。該裝置突破了原電力系統中電容器組使用整組進行固定補償投入時造成過補而切除后母線無功功率又補償不足的缺點，使母線功率因數大幅度提高并能穩定在一定的水平，從而穩定了系統電壓、提高了變壓器的利用率。裝置由并聯電容器、串聯電抗器、電壓互感器、避雷器、投切設備、控制和保護裝置等組成。

產品特色

單元積木式設計，柜與柜之間用硬母排聯接，運行可靠，并且可擴展柜體數增加容量。

毎套裝置在各種工況都要進行諧振校驗，選擇單組容量時盡量避開諧振放大區，或選擇適當?shù)碾娍孤剩员荛_(kāi)諧振條件，確保裝置在各種工況下都能安全運行。

裝置采用先進的無功功率控制器，能實時在線監測系統的無功功率因數，實時跟蹤投切，還可根據用戶要求配備RS232/485 通訊接口，將整個裝置的運行數據上傳至監控系統。

除采用噴逐式熔斷器或內熔絲作為單臺電容器的過流保護外，還設有零序電壓保護。

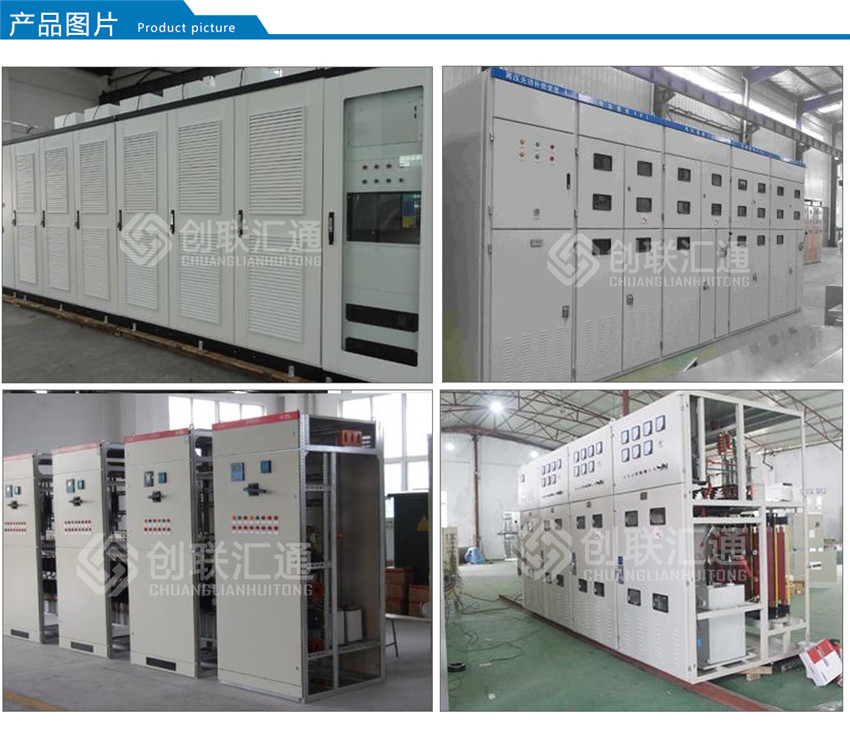

產品圖片

產品參數

裝置型號	額定容量	額定電流 (A)	每步容量	柜體數量	柜體總尺寸 Wx Dx H(mm)
MSCHA6(10)- 500/3	500	43.7(26.2)	100,150,250	3	3200x1500x2400
MSCHA6(10)-600/3	600	52.5(31.5)	100,200,300	3	3200x1500x2400
MSCHA6(10)- 700/3	700	61.2(36.7)	100,200,400	3	3200x1500x2400
MSCHA6(10)-800/3	800	70.0(42.0)	100,250,450	3	3200x1500x2400
MSCHA6(10)-900/3	900	78.7(47.2)	150,300,450	3	3200x1500x2400
MSCHA6(10)-1000/3	1000	87.5(52.5)	200,300,500	3	3200x1500x2400
MSCHA6(10)-1100/4	1100	96.2(57.7)	100,200,300,500	4	4200x1500x2400
MSCHA6(10)-1200/4	1200	105.0(63.0)	200,200,300,500	4	4200x1500x2400
MSCHA6(10)-1300/4	1300	113.7(68.2)	200,300,300,500	4	4200x1500x2400
MSCHA6(10)-1400/4	1400	122.5(73.5)	200,300,400,500	4	4200x1500x2400
MSCHA6(10)-1500/4	1500	131.2(78.7)	200,400,400,500	4	4200x1500x2400
MSCHA6(10)-1600/4	1600	140.0(84.0)	300,400,400,500	4	4200x1500x2400
MSCHA6(10)-1800/4	1800	157.5(94.5)	400,400,500,500	4	4200x1500x2400

以上信息僅供參考，產品規格和參數等信息隨設計圖紙變更等因素而調整，恕不另行通知，請即時咨詢獲取。
